不鏽鋼保溫杯客製化技術解析:真空層結構與雷射雕刻工藝的實務比較

去年有家科技公司訂製了 2,000 個保溫杯當尾牙禮品,結果三個月後陸續收到員工反映「保溫效果變差」。拆開檢查才發現,真空層在運輸過程中受損,導致保溫功能失效。這個案例凸顯一個關鍵問題:保溫杯的客製化不只是印上 LOGO 那麼簡單,背後涉及複雜的金屬加工技術與品質管控。

從事金屬加工 15 年,我經手過上百個保溫杯客製化專案。這篇文章會從技術人員的角度,拆解保溫杯的核心技術、比較不同印刷工藝的優缺點,並分享如何避開常見的品質陷阱。

真空雙層技術的關鍵細節

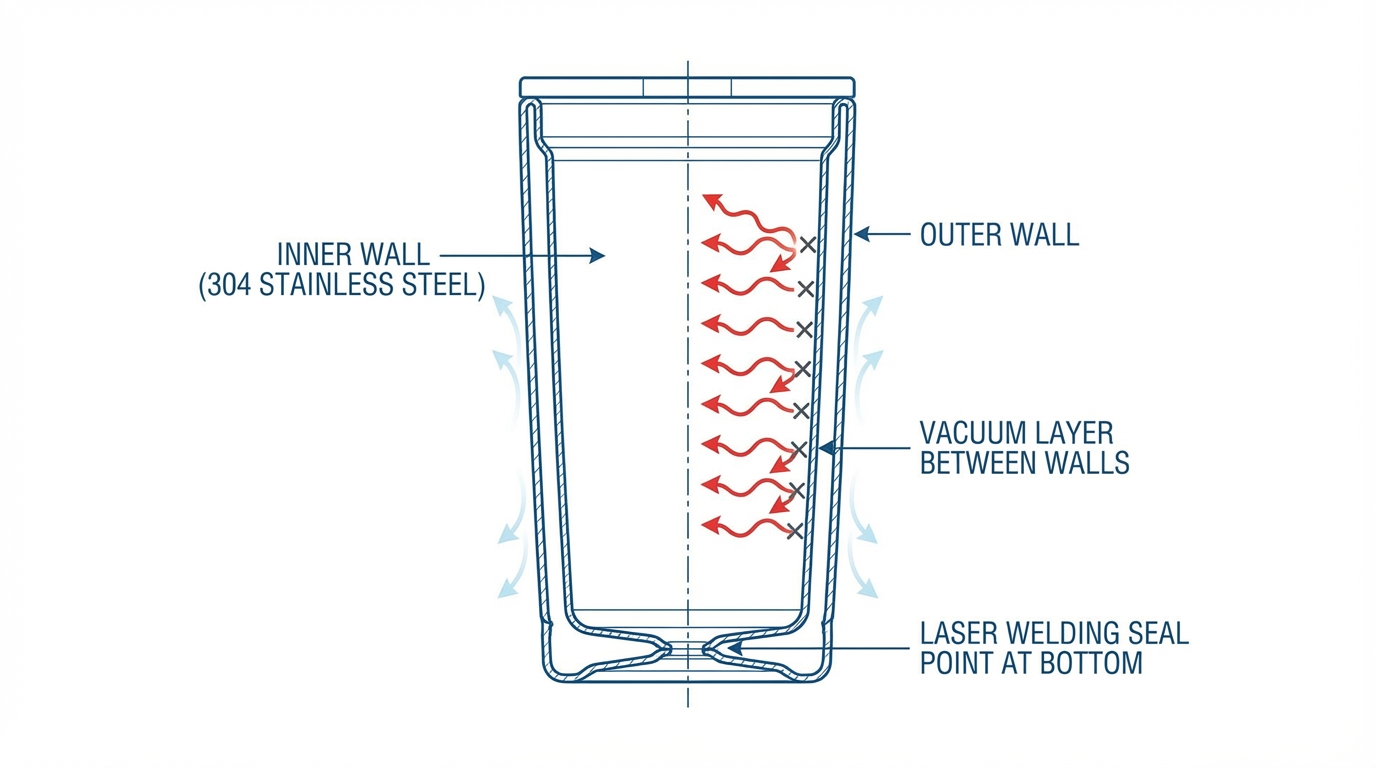

保溫杯的保溫效能取決於真空層的品質。標準的真空雙層保溫杯由內膽、外殼與中間的真空層組成。真空層的真空度通常要達到 0.001 Pa 以下,才能有效阻絕熱傳導。但這個數值在客製化生產時很容易被忽略,許多供應商為了壓低成本,會降低真空度標準,導致保溫效果打折扣。

實測數據顯示,真空度 0.001 Pa 的保溫杯,裝入 95°C 熱水後,6 小時後溫度仍可維持在 65°C 以上;但真空度降至 0.01 Pa 時,6 小時後溫度會降到 50°C 左右,差距相當明顯。採購時務必要求供應商提供真空度檢測報告,並在合約中明訂保溫效能標準,避免收到品質不穩定的產品。

另一個容易被忽略的細節是真空層的封口工藝。傳統的氬弧焊封口雖然成本較低,但焊接處容易產生微小氣孔,導致真空度下降。較先進的雷射焊接技術能提供更緊密的封口,但成本會增加 15-20%。如果預算允許,建議選擇雷射焊接,長期來看品質更穩定。

客製化保溫杯的印刷工藝主要有兩種:雷射雕刻與絲網印刷。雷射雕刻是用高能量雷射束在不鏽鋼表面蝕刻出圖案,優點是永久不褪色、耐刮耐磨,但只能呈現單色(金屬原色或黑色),無法印製彩色圖案。絲網印刷則可以印製多色圖案,視覺效果較豐富,但耐用度較差,長期使用後可能出現褪色或脫落。

成本方面,雷射雕刻的單價通常比絲印高 30-50%,但如果訂製數量超過 1,000 個,兩者的單價差距會縮小到 20% 左右。我通常建議客戶根據使用情境選擇:如果是長期使用的員工禮品或高階客戶贈品,選擇雷射雕刻較適合;如果是短期活動贈品或預算有限,絲印是較經濟的選擇。

還有一種新興的 UV 轉印技術,可以在不鏽鋼表面印製全彩圖案,耐用度介於雷射雕刻與絲印之間。這種工藝適合需要呈現複雜圖案或漸層色彩的設計,但成本較高,且需要額外的保護塗層來提升耐用度。

保溫杯直接接觸飲用水,材質的食品安全認證至關重要。目前市場上常見的不鏽鋼材質有 304 與 316 兩種。304 不鏽鋼是最常見的食品級材質,耐腐蝕性佳,價格適中;316 不鏽鋼則含有鉬元素,耐腐蝕性更強,特別適合裝酸性飲料,但成本比 304 高約 40%。

採購時務必確認供應商提供的材質證明與 SGS 檢測報告。有些不肖廠商會用 201 不鏽鋼(非食品級)冒充 304,外觀幾乎無法分辨,但長期使用可能釋出重金屬。最簡單的辨識方法是用磁鐵測試:304 與 316 不鏽鋼的磁性極弱,201 則會被磁鐵吸附。

內膽的拋光工藝也會影響使用體驗。鏡面拋光的內膽較易清洗,不易殘留異味,但成本較高;砂面拋光的內膽成本較低,但清洗時需要更仔細。如果預算允許,建議選擇鏡面拋光,使用者的滿意度會明顯提升。

收到大貨後,建議進行以下檢查:首先是保溫效能測試,隨機抽取 5-10 個樣品,裝入 95°C 熱水,6 小時後測量溫度,確認符合合約標準。其次是外觀檢查,注意杯身是否有刮痕、凹陷或焊接瑕疵。第三是印刷品質,用指甲刮擦印刷區域,確認附著力是否足夠。

杯蓋的密封性也是重點。測試方法是裝滿水後倒置搖晃,確認不會漏水。有些廠商為了壓低成本,會使用較薄的矽膠墊圈,導致密封效果不佳。建議在打樣階段就確認墊圈的厚度與彈性,避免量產後才發現問題。

最後是跌落測試。保溫杯在運輸與使用過程中難免碰撞,建議從 1 公尺高度跌落 3 次,檢查杯身是否變形、真空層是否受損。這個測試能有效篩選出結構強度不足的產品,避免後續客訴。

客製化保溫杯最常遇到的問題是「色差」。雷射雕刻的顏色會受不鏽鋼材質與表面處理影響,同一批產品可能出現深淺不一的情況。解決方法是在打樣階段確認可接受的色差範圍,並在合約中明訂。絲印的色差問題較小,但需注意油墨的耐高溫性,避免清洗時褪色。

另一個常見問題是「容量標示不準」。有些廠商標示 500ml,實際容量只有 450ml。建議在驗收時實測容量,確認符合標示。如果發現容量不足,可要求供應商補償或重新生產。

保溫杯的使用壽命通常在 2-3 年,但如果真空層品質不佳,可能半年就失效。建議在採購合約中加入保固條款,要求供應商提供至少 1 年的品質保證,並明訂瑕疵品的處理方式。
